新型的垃圾轉運站是采用公司自主研發的垃圾處理**技術和工藝的**產品。不僅占地面積小,管理也方便。由于清運垃圾全過程采取封閉式處理,垃圾在壓縮、裝卸和轉運等作業過程中,全處于封閉狀態,不再出現垃圾灑漏現象。室外遮雨棚可根據周?chē)h(huán)境設計成不同的造型, 與周?chē)h(huán)境協調、外型美觀大方。

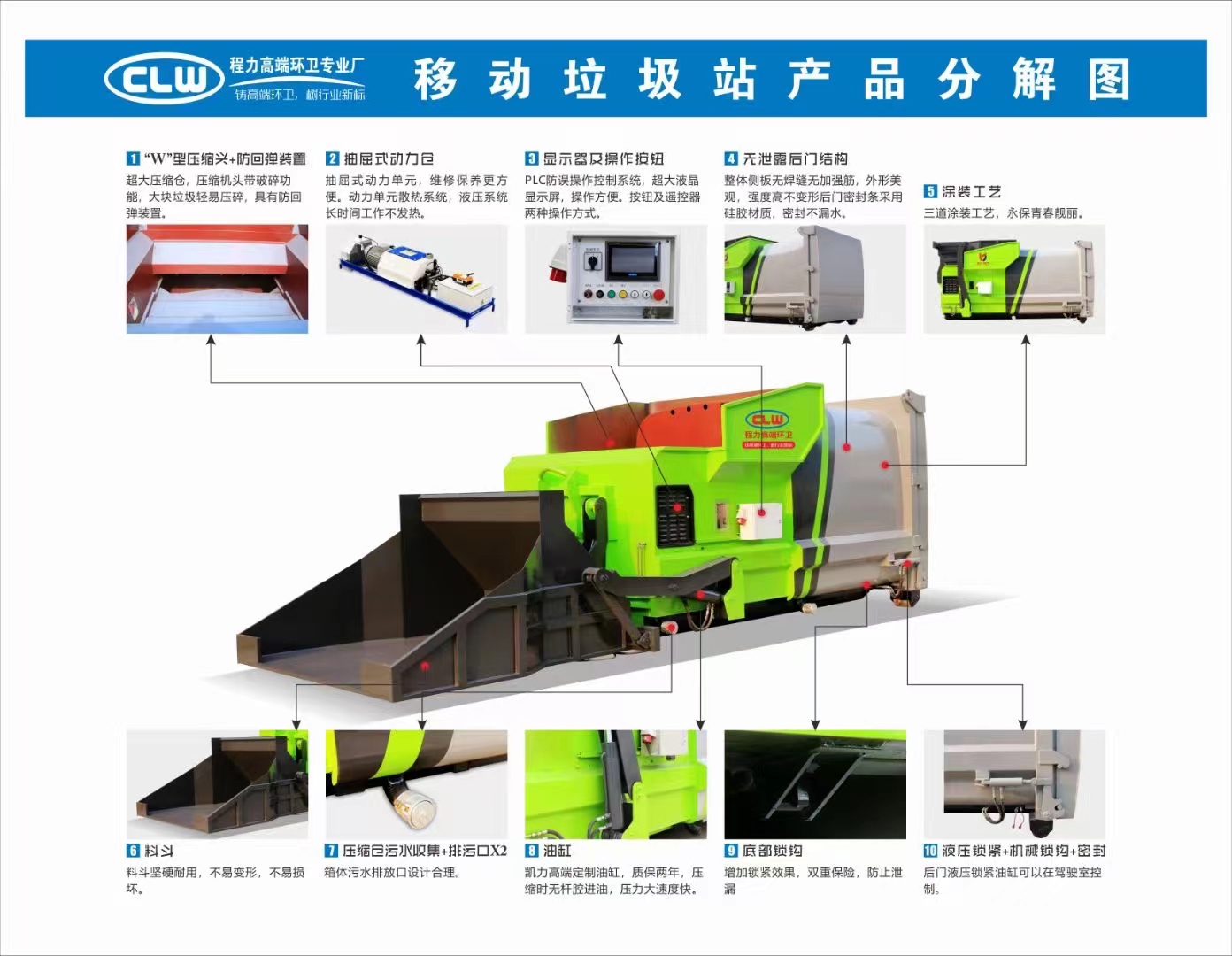

二、產品重要配置及結構分解
上海特波鋁殼電機、意大利齒輪泵、美國電磁換向閥、意大利雙向液壓鎖、瑞士壓力傳感器、瀘州油缸、意大利溢流閥、定制專用電機、匯川觸摸屏、匯川**系統,美國空氣濾清器,美國中壓濾芯,意大利液壓鎖
動力單元
序號 | 名稱 | 圖片 | 功能 |
1 | 高壓油泵 | 意大利進口鋁合金齒輪油泵,**壓力可達 40Mpa. 泵工作溫度可達 300P,工作壓力可達 40MPa 以上,運行安全可靠 | |
2 | 電磁閥 | 美國進口電磁閥,**壓力可達 4(Mpa)滑閥式 換向閥, 通過帶有旋入式濕式換向電磁鐵進行直接操縱線圈可以根據不同的輸入電壓進行調換,反應快速 | |
3 | 鋁殼電機 | 7.5KW 定制電機,純銅線圈性能更**,鋁材殼體噪 音小、功率大、運行平穩、散熱性能更好,使用壽命 更長 | |
意大利進口溢流閥,英制錐頭螺紋,三級密封,性 | |||
4 | 溢流閥、插裝閥 | 能更穩定 **原裝插裝閥,通用化程度高,流通能力大,密 | |
封性能好,適宜使用各種黏度介質 | |||
5 | 空氣濾清器 | 美國進口空氣濾清器、中壓濾芯,濾清效率高、流動阻力低、能較長時間連續使用而無需保養 | |
6 | 施耐德電子元器件 | 施耐德的電子元器件,國內**品牌,使用壽命長, 性能穩定更加安全可靠 | |
7 | 壓力傳感器 | 瑞士進口壓力傳感器可測量、放大壓力信號,并將其轉換成標準的電流或電壓信號,滿足高規格的機械壓力需求,良好的電磁兼容性,操作可靠 | |
8 | 接線端子 | 意大利進口壓線框聯接式接線端子,接線更牢固, 阻燃工程材料,使用更安全 |
9 | 閥塊 | 高強度航空鋁材定做,體積更小,重量更輕,耐壓強度更高,密封效果更好。 | |
10 | 航空接頭 | 德國進口航空接頭,國標實心黃銅,導電性強、防水、防震、防塵,防腐蝕、耐沖擊外殼,耐高溫阻燃,絕緣 效果更好。 | |
11 | 手持遙控器 | 意大利進口遙控器,性能穩定使用壽命長 | |
12 | GPS 遠程監控 (選配) | GPS 遠程監控(選配):TC 系列移動壓縮式垃圾站可選配 GPS 遠程監控模塊,可實現整機定位, PLC 程序寫入和修改方便客戶可以實時掌握機器運行情況和位置信息,同時在特殊情況下也可以遠程停機 | |
電機功率:3KW | |||
額定壓力:12MPA | |||
電動尾門 | 油箱容量:15L | ||
13 | (選配) | 額定流**:8L | |
使用介質:45#抗磨液壓油 | |||
電源:DC24V-48V | |||
電動尾門可以根據客戶私人訂制(選配) | |||
14 | 加熱器 (選配) | 國內**品牌液壓油箱加熱器(選配):北方客戶在使用 TC 系列移動式壓縮垃圾站的時候,針對北方的特殊氣候,可以選配液壓油箱加熱功能,保證在寒冷的氣候下,油溫可以達到正常使用的溫度 |
三、 注意事項
1. 只允許專業電工按要求連接電源線并確??煽拷拥?/p>
2. 只允許經過專業操作培訓合格的人員操作設備
3. 確保箱內,翻轉架(料斗)下無人,并確保翻轉架運動空間內無障礙
4. 檢查電源線是否有破損,若有破損,需在開機前修復,或更換同規格型號的電纜線, 否則將可能導致觸電或漏電事故的發生
5. 檢查電源連接器是否完整無破損
6. 設備運行前檢查各個運動部分位潤滑情況并定期加注潤滑脂
7. 定期清理沖洗垃圾站前倉(打開全倉蓋)內雜物,防止雜物纏繞或劃傷油缸活塞桿或者油缸油封
8. 定期清理沖洗排污口內雜物,保持排污口暢通
四、技術參數
技術項目 | 技術參數 | 相應配置 |
型號 | 12 型 | PLC:匯川定制,防誤操作程序,匯川 7 寸彩色高清觸摸屏顯示器,意大利液壓閥 |
外形尺寸:長×寬×高 | 5350×2500×2550 | |
箱體總容積(m3) | 15 | |
翻料斗容積(m3) | 3 | |
箱體凈容積(m3) | 12 | |
設備投料口高度 | 1720 | |
底梁寬度 | 1060 |
導向輪輪距 | 2070 | |
吊耳**高度 | 1570 | |
液壓系統額定壓力(Mpa) | 21 | 意大利進口齒輪泵 |
**壓縮力(KN) | 40噸 | 定制油缸 |
壓實密度(t/m3) | 0.75-0.85 | |
運行噪音 dB | ≤65 | |
電機功率(Kw) | 7.5 | 上海特波鋁殼電機 |
電源 | 380V.三相.1**,防水設計 | |
推頭循環時間(S) | ≤42 | |
壓縮腔單次循環行程容積(m3) | 1.2 | |
理論:?jiǎn)螜C處理垃圾量(m3/h) | >92 | |
卸料后門開啟方式 | 快換液壓接頭 | |
參考拉臂噸級 | 16/20T | |
配套車輛 | 4700 軸距 |
五、產品配置 (部分為選配)
序號 | 名稱 | 圖片 | 功能 |
1 | 有線遙控器 | 標配:GG(意大利進口) 遙控器性能穩定,高絕緣材料,三檔等級高 | |
2 | 無線遙控器 (選配) | 國產遙控,**操作,遙控距離為:15 米 | |
3 | 觸摸屏 | 匯川 7 寸彩色高清觸摸屏,可定制公司 LOGO | |
4 | 操作面板 | 遙控、按鈕、觸摸屏三種操作方式 | |
5 | 拓創(chuàng )動力單元 | 1. 全鋁殼定制電機 2. 插裝閥:** 3. 溢流閥:意大利 4. 油管、管接頭:美國 5. 電磁閥:美國 6. 壓力傳感器:瑞士 7. 高壓油泵:意大利 8. 空氣濾清器:美國 9. 中壓濾芯:美國 10. 液壓鎖:意大利 11. 航空接頭:德國 12. 電子元器件:施耐德 |
